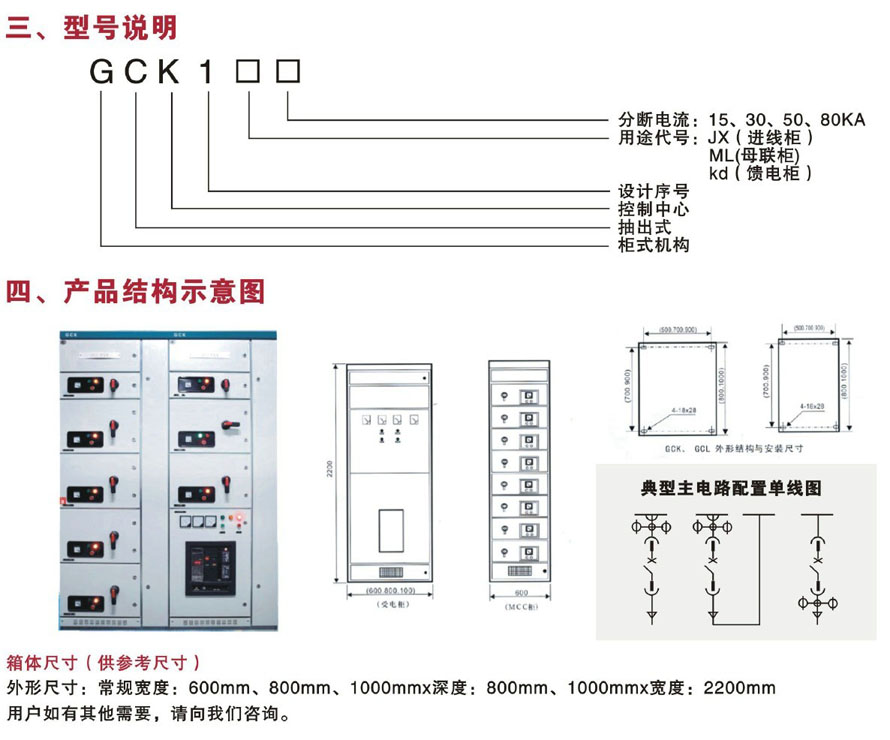

GCK系列抽屉式低压配电柜

[结构特点]

柜体主框架结构特点:整柜采用拼装式组合结构，模数孔安装，零部件通用性强，适用性好，标准化程度高。

主框架采用C型材(厚度2mm冷轧板折弯、孔模数25mm)经过喷涂处理组装而成，具有结构紧凑、组装灵活、内部结构可按安装要求按模数随意改变、外型美观等优点。

>柜体上部为母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证安全。

>设计紧凑:以较小的空间容纳较多的功能单元。

>各种大小抽屉的机械联锁机构符合标准规定，有连接、试验、分离三个明显的位置，安全可靠;抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启。

>喷涂颜色:公司常规标配:框架部分为天蓝色:门板、安装板、封板为电脑白。另可根据客户要求灵活配置。

>产品为前后双开门，正面操作、前后维护、门板贴橡胶条，防护等级户内选到IP30，户外选到IP33.

>产品充分考虑散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

>母线采用三相四线制或三相五线制，N线、PE线或PEN线置于柜前底部，确保检修、运行、维护人员的安全。

>进出线方式特点:配电柜可以设计成上进下出、下进下出。柜底板或顶部电缆孔由前后两块各开半圆的盖板拼装而成，加电缆防护橡皮圈，方便电缆进线及封闭，能有效地防止小动物进入柜内。

>柜体前门板丝印有该柜一次电缆方案图和“有电危险”标志。

>电气间隙保证:主母排之间≥20mm，主电路带电部件与地之间≥10mm.

>爬电距离保证:主母排之间妻≥20mm，主电路带电部件与地之间妻≥12.5mm.

>产品额定工作电压380V，额定电流:630A, 800A, 1000A, 1250A, 1600A, 2000. 2500A, 3150A,4000A.

>额定工作频率: 50 Hz.

>水平母线额定短时耐受电流:50KA/1S, 35KA/0.5S.







二，使用条件

>符合本标准的装置适用于下述条件并能正常工作;

>空气清洁，相对湿度在温度为+40℃时不超过90%在较低温度时允许有较高的相对湿度，倒如+20℃时为98%;

>海拔高度不超过2000m;

>装置应适用于以下温度的运输和储藏过程:-25℃至十55℃的范围之间，在短时间内(不超过2an}可这十70℃ ,在这些极限温度下，装置不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工作。
