GGD型交流低压配电柜

产品简介 『概述用途』

>固定封闭式开关柜GGD型交流低压配电柜是根据能源部,广大电力用户在设计部门的要求,按照安全、经济、合理、可靠的原则设计的新型低压配电柜。本公司生产的GGD型交流低压配电柜2008年通过国家强制性产品(CCC)认证,具有分断能力高,动热稳定性好,电气方案灵活、组合方便,系列性,实用性强、结构新颖,防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。

>本公司生产的固定封闭式开关柜GGD系列低压交流配电柜适应于三相交流50Hz,额定电压0.4KV户内配送电装置,广泛应用于城网,农网改造,参考国外类型产品设计并加以改进后开发的产品,加上先进灵活的装配方案,可以满足市场不断变化的要求。















>柜休主框架结构特点:柜体采用C型材(厚度2mm冷轧板折弯、孔模数25mm)经过喷涂处理组装而成,具有结构紧凑、组装灵活,内部结构可按安装要求按模数随意改变,外型美观等优点。

>喷涂颜色:公司常规标配:框架部分为天蓝色;门板、安装板、封板为电脑白。另可根据客户要求灵活配置。

>产品为前后双开门,正面操作,前后维护、门板贴橡胶条,防护等级户内达到IP3Q,户外达到IP33。充分考虑散热问题。在柜休上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补克进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的。

>母线采用三相四线制或三相五线制,N线、PE线或PEN线置于柜前底部,确保检修、运行、维护人员的安全。进出线线方式特点:配电柜可以设计成上进下出、下进下出。柜底板或顶部电缆孔由前后两块各开半圆的盖板

拼装而成,加电缆防护橡皮圈,方便电缆进线及封闭,能有效地防止小动物进入柜内。

>柜休前门板丝印有该柜一斑方案图和“有电危险”标志。

>电气间隙保证:主母排之间≥20mm,主电路带电部件与地之间≥10mm。

>爬电距离保证:主母排之间≥20mm,主电路带电部件与地之间≥12.5mm。

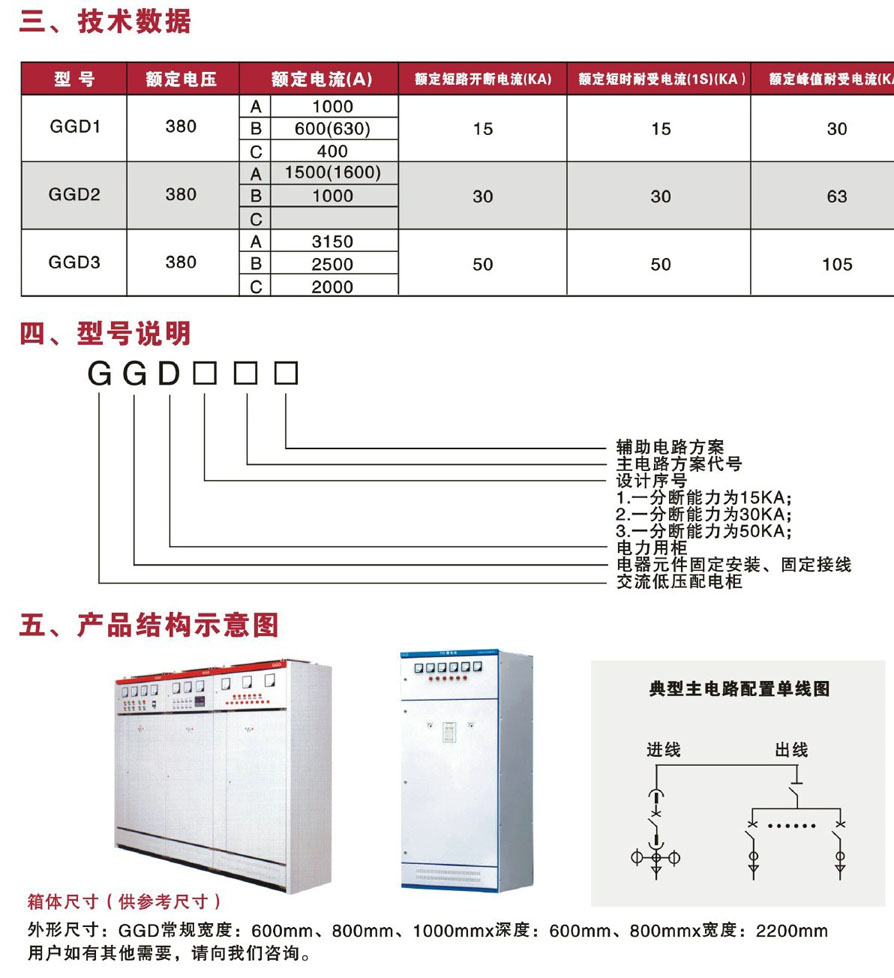

>产品额定工作电压380V,额定电流:630A, 800A, 1000A. 1250A, 1600A, 2000. 2500A, 3150A0

>额定工作频率:50 Hzo

>水平母线额定短时耐受电流:50KA/1S, 35KA/0.5S.





二,使用条件

>符合本标准的装置适用于下述条件井能正常工作;

>空气清洁,相对湿度在温度为+40℃时不超过90% .

在较低温度时允许有较高的相对湿度,例如+20℃时为98%;

>海拔高度不超过2000m;

>装置应适用于以下温度的运输和储藏过程:-25℃至+55℃的范围之间,在短时间内(不超过24h)可达+70℃,

在这些极限温度下,装置不应遭到任何不可恢复的损伤,而且在正常条件下应能正常工作。
