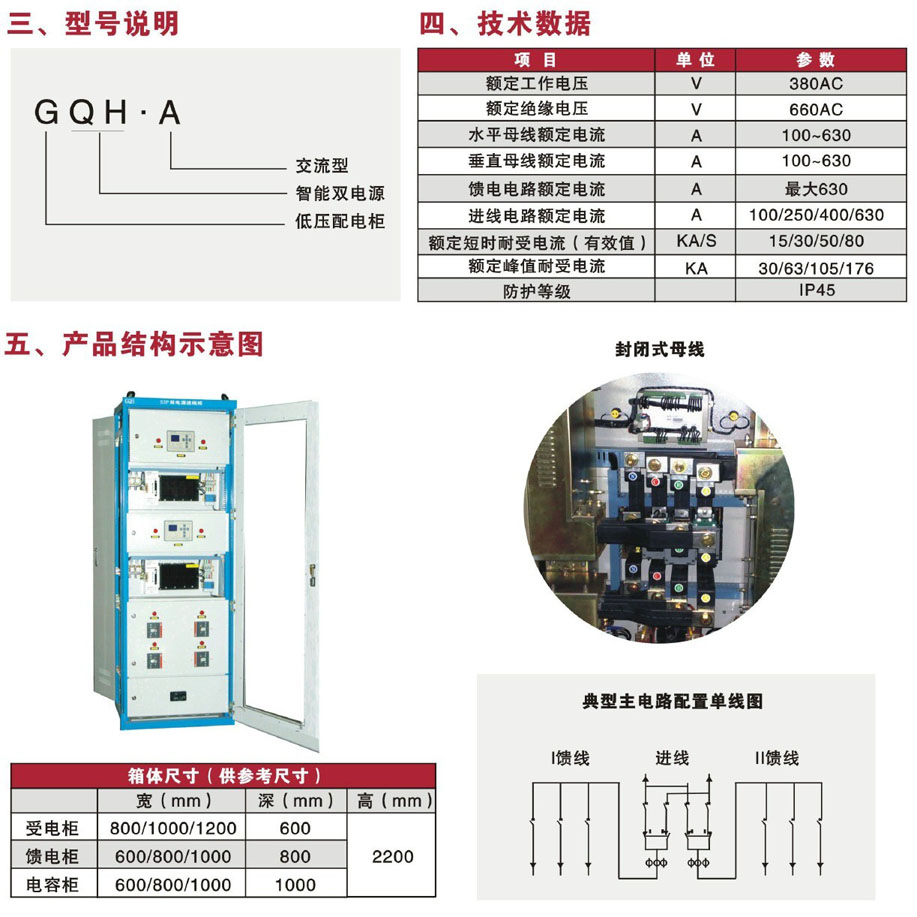

GQH一A型智能交流开关柜系列

【结构特点】



口进线采用ATS切换开关，确保电源的安全切换。交流进线部分采用自动转换开关电器即A丁S作为站用电源的转换开关。A丁S为两路电源输入，一路电源输出的一体化设计转换开关，可实现电动操作。同时独特的跷跷板式结构，具有机械及电气双闭锁功能，彻底杜绝两路电源并列运行的可能性。

>用智能电源监控单元，完全满足变电站无人值守需要，主要功能有:

>远程通讯和控制:带有RS485一通讯口，直接接入综自系统，在上位计算机中进行“四遥”操作。电源智能控制，六种工作模式供用户选择:根据用户设定的工作模式和采集的电量数据，实现电源A丁S开关智能切换，满足变电站无人值守的需求。

>数据检测与采集:监控系统能实时检测进线电压、母线电压/电流、频率、有功功率、无功功率、有功电度、无功电度、功率因数，并上传上位机。

>事件录波:可准确记录报警或动作事件，事件记录存储于装置内，掉电小丢失，通过查看记录可分析事件发生的前因后果。

>继电保护:具有电压异常检测、母线故障判别、零序过流保护、过负荷保护等功能。E.馈线状态监视功能:

通过可定义开关量输入口，可监视馈线开关运行状态或是否故障跳闸等信息，并可作用于当地声光报警。

[人性化设计]

>透明巡视门，外形美观，与控制室其它柜体协调一致。

>摸屏按键，界面人性化，操作方便。

>大液晶屏显示，一体化界面

>图形显示系统，一目了然

>全中文界面，操作轻松方便

>安全隔离挡板，防止操作触电。











二，使用条件>海拔高度:2000m及以下;

>环境温度:-5℃一+40℃;

>环境湿度:日平均相对湿度不大于95%，月平均相对湿度不大于90% ;

>安装垂直倾斜度不超过5%;

>使用地点不得有爆炸危险介质，周围介质不含有腐蚀金属和破坏绝缘的有害气体及导电介质;

>说明:上述使用条件如不满足使用要求，请与制造厂协商解决。
