产品简介 『概述用途』

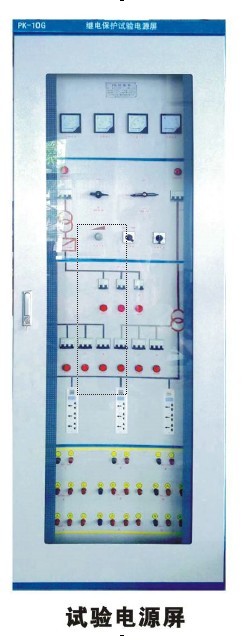

>PK型电源屏是依据能源部《发电厂、变电所工程和继电保护试验仪表配置定额》、《继电保护试验条例》和电厂工业部颁发《电力系统继电保护及安全自动装置反事故措施要点》的有关规定制造的产品。它为现场继电保护工作提供了可靠、稳定、方便的交直流试验电源，为提高继电保护试验工作的质量，保障人身、设备安全提供了可靠保证。

>PK型电度表屏是电厂主变高压侧及起备变高压侧作为电能计量主关口点，发电机出口侧、厂用变高压侧、发电机励磁变压器高压侧为电能量考核及报价计量备用关口点，线路出口侧为电能量计费及报价计量点。

>本设备适用于发电厂、变电站及大中型工业企业，可作为标准的继电保护试验电源。











【结构特点】



>采用双路电源供电，可手动、自动切换。使用接触器可带负荷切换，保证了供电的可能性。

>交流电源采用大容量隔离变压器，将系统电源与试验电源进行隔离，并在初级与次级之间加装屏蔽层，使试验电源免受电网暂态过程和其他谐波干扰。变压器采用△/丫0接线方式，大大削弱了三次谐波，保证了电源质量。

>直流电源可以连续平滑的调节电压，以适应不同试验项目的需要。

>交流电源的控制均采用有漏电保护开关，确保试验人员的安全。该开关具有性能稳定，灵敏度高，动作可靠等优点，有短路、过负荷自动跳闸功能。

>直流回路使用微型直流断路器，它动作迅速，寿命长，有短路、过负荷自动跳闸的功能。





【设备电器性能】



>绝缘电阻:在标准试验大气条件，装置各回路与外壳之间绝缘电阻不小于10Ω;各独立回路之间绝缘电阻不小于10n。

目介质强度:在标准试验大气条件下，上述各回路以及各独立回路之间分别能耐交流50Hz，电压2KV(有效值)，历时1 min试验，而无绝缘击穿或闪络现象。

目冲击电压:在标准试验大气条件下，各交流回路和直流回路分别对外壳，应能承受5KV(峰值)的标准雷电波  短时冲击检验。

目交流回路使用微型断路器，机械寿命通断大于2万次，，瞬时分断电流可达(4~7 ) le.

目直流回路使用微型直流断路器，瞬时分断电流可达(3-10 ) Ie(可选)。



二、使用条件



海拔高度:不超过2000mm;

环境温度：-5℃~+40℃ , 24小时内平均温度不得高于+35℃ ;-5℃一+40℃ , 24小时内平均温度不得高于+35℃;

>环境湿度:周围空气相对湿度在温度+40℃时不超过50% ;

>在较低温度时允许有较大的相对湿度(例如+20℃为90%);

>应考虑到由于湿度的变化可能会偶然产生凝露的影响;

>无粉尘、腐蚀和雨水侵蚀的户内;

>安装地点无剧烈震动和颠簸，安装倾斜不超过5度;

>说明:上述使用条件如不满足使用要求，用户须另行说明。



【交流部分】

>定输入电压:三相220V/380V，频率50Hz;

>8V/100V，三相四线，共三路输出;

>次谐波分量小于3%;

>额定输出电压:220V/380V，三相四线，共三路输出;

>相输入平衡时，输出不平衡度小于1%"

>入变压器容量15KVA，在八小时工作制情况下，输出电流为3x22.



【直流部分】

>电源输入为交流三相380V;

>输出直流电压0-250V连续可调，分三路输出;

>整流变压器容量5KVA，在八小时工作制情况下，输出电流20A;

>输出直流纹波系数k＜1.5%。

[应用领域】

>电厂点能量计量关口点。



【屏体外形】

>高2260X宽800/600X深800/600(mm)。屏的防护等级不低于IP32，屏的颜色为RAL7032(德国RAL-K7标准)。注:具体颜色、尺寸以具体订货为准。

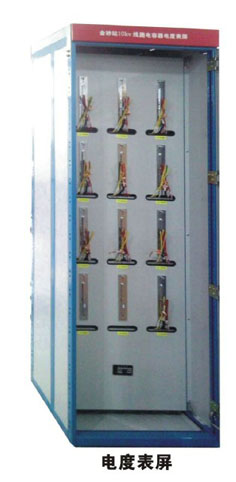

[电度表]

>多功能电能表为全电子式，具有正、反和有功、无功电能量双向计量的功能。表内参数可当地或远方下载。电能表采用三相四线制。具有1路脉冲输出、2路RS485串口输出，可分别与电能量数据采集终端装置和集散控制系统(DCS)、计算机监控系统(NCS)连接或通信。此外，另配置1个可与便携式计算机连接的接口，录入电能表内的数据，保证在通道故障或主站

  故障时不丢数据。

>具备分时段电能量存贮功能。表常数及脉冲匹配值应可编程。

>具有断相、P下失压记录、告警功能、事件记录功能。

>具有当地窗口显示功能，可在面板上显示累积电量;异常情况下显示故障和告警信息。电能表的存贮容量:按每15分钟存放双向有功/无功电能量数据计，至少可存储35天的数据。

>当外接电源中断时，表内的电能表数据不丢失。

>屏体包含联合接线盒、空气开关、电压线、电流线、线鼻、标牌等随屏配套的元器件。
